Простой FM-жучок Своими руками - прослушка
Все мы знаем что подслушивать не хорошо, но иногда очень полезно - вот для этого полезного дела, предлагаю простой и надежный вариант FM жучка.
Жук работает в УКВ диапазоне от 80 до 108 мгц, прием ведется на любой FM приемник. Жучок выполнен одном транзисторе, обладает неплохой стабильностью и дальностью до 50 метров.
Транзисторы которые можно использовать в схеме КТ368, BC547, КТ3102, С9018
Катушка L1 мотается 12-ю витками провода диаметром от 0.4 до 0.6 мм, диаметр оправки 4 мм
Антенной служит гибкий провод длиной 20-40 см
Микрофон можно использовать от любого китайского магнитофона.
В особой настройке жучок не нуждается и вся настройка сводится в выбору конденсатора С2:
значения конденсатор C2 на определенные частоты
-10р - 88МГц
-8.2р - 95МГц
-6.8р - 104МГц
дополнительно регулировать частоту можно растягиванием и сжатием катушки L1
Потребление всей схемы составляет около 5-7 мА
Питанием жука может выступать обычная литиевая таблетка CR2032 с напряжением 3 вольта.
Схема FM-жучка на КТ368Схема FM-жучка на КТ368

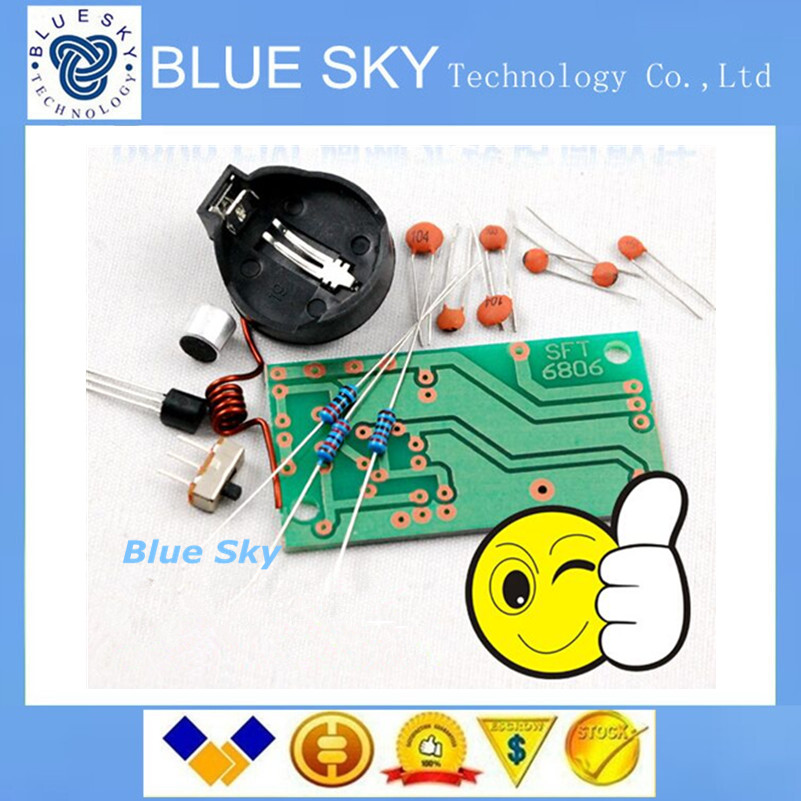

Список компонентов необходимых для сборки схемы:

Транзистор КТ368 или его аналоги
Микрофон (от любого китайского магнитафона.)
резистор 4.7 кОм
резистор 270 Ом
Конденсаторы
С1- 1нФ
С2- подбирается в зависимости от частоты
С3- 4.7пФ
С4-100нФ

Рисунок печатной платы радиожучка
Рисунок печатной платы FM-жучек на КТ368Рисунок печатной платы FM-жучек на КТ368

На видео показана сборка и работа простейшего FM жучка


Скачать : Простой FM-жучок Своими руками - прослушка
